Дюймовий зворотній клапан під пайку Castel 3132W/4

Зворотні клапани Castel призначені для холодильних установок і систем кондиціонування повітря. Зворотні клапани Castel серій 3122, 3142 , 3182 і 3184 розроблені для роботи при високих температурах холодоагенту в лініях нагнітання компресорів.

Основні частини клапанів виконані з таких матеріалів:

• корпус – латунь EN 12420 – CW 617N;
• приєднання під пайку – мідь EN 12735-1 – Cu-DHP;
• пружина – нержавіюча сталь AISI 302;
• прокладки і ущільнення – хлоропреновий гума (CR).

Клапани можуть бути встановлені на будь-якої лінії холодильної системи, де це необхідно, щоб уникнути перетоків холодоагенту. Клапани підбираються відповідно до продуктивності.

Клапани чутливі до забруднень холодильної системи, тому необхідно вживати заходів для очищення системи перед монтажем обладнання. Крім того, напрямок потоку в клапані має відповідати зазначеному на його корпусі.

Допустимий робочий стан клапанів Castel:

• клапани серій 3122 і 3142 – прохідні, встановлюються кришкою вгору;
• клапани серії 3182, 3184 – кутові, встановлюються кришкою вгору;
• клапани серій 3112, 3132 і – прохідні, допускається їх вертикальна установка.

Зворотні клапани поставляються з з’єднанням під пайку. При монтажі використовується припій з низькою температурою плавлення. Клапани серії 3122 перед монтажем необхідно розбирати, інші клапани розбирати не обов’язково. У будь-якому випадку важливо уникати прямого контакту полум’я пальника і корпусу клапана, щоб уникнути пошкоджень останнього.

Технічні характеристики Castel 3132W/4

Експлуатаційні характеристики Castel 3132W/4

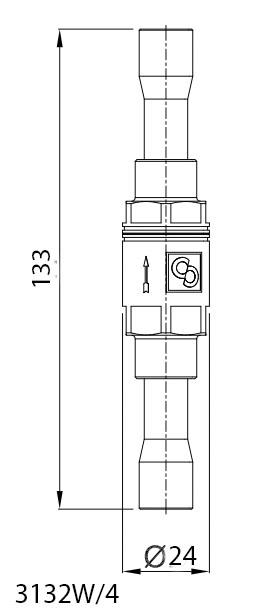

Розмір та підключення Castel 3132W/4
