Осьовий вентилятор Ziehl-Abegg FB063-VDK.4M.V4L

Вентилятор FB063-VDK.4M.V4L представляє серію осьових вентиляторів Ziehl-Abegg FB. Зовнішній діаметр крильчатки пристрою складає 630 мм.

Конструкція вентилятора "K" - поставляється із захисною решіткою, що кріпиться в осьовому напрямку для короткого розтруба E/напрямок повітряного потоку V (всмоктування, мотор-решітка). Основна сфера застосування пристрою – системи охолодження технологічного обладнання та автомобільної техніки. Можливе використання в холодильних машинах та кліматичних установках, насамперед, системах вентиляції та кондиціювання житлових та комерційних будівель.

Високоефективний асинхронний двигун розробки та виробництва компанії Ziehl-Abegg демонструє високий рівень динаміки та енергетичних показників. Це дозволяє отримувати для вентилятора ККД, що відповідає вимогам європейської директиви ErP 2015. Живлення електродвигуна здійснюється від трифазної мережі змінного струму 380В промислової частоти (50/60 Гц).

Надійність двигуна суттєво впливає на показники пристрою загалом. Тому виробник застосовує при виробництві тільки матеріали високої якості з покращеними характеристиками міцності, приділяючи при цьому увагу і високої корозійної стійкості, і опірності впливу негативних факторів (наприклад, ротор двигуна виготовляється з алюмінієвого сплаву зі стійким лакофарбовим покриттям). Високу надійність вентилятора гарантує виконання за класом захисту IP54 та наявність у конструкції двигуна елементів системи теплового захисту – вбудованого термореле, контакти якого можуть бути використані для зв'язку із зовнішніми захисними пристроями (оптимальний вибір – пристрої захисту Ziehl-Abegg).

Регулювання продуктивності вентилятора здійснюється зміною швидкості обертання двигуна. З використанням зовнішніх схем доступний діапазон регулювання становить від 0 до 100% номінальної швидкості. Можливе застосування як ступінчастого, так і плавного регулювання за допомогою трансформаторних або електронних схем (напівпровідникових регуляторів напруги або перетворювачів частоти, наприклад, серії F-control від Ziehl-Abegg).

Розшифровка маркування FB063-VDK.4M.V4L:

FB – тип вентилятора – осьовий, серія FB;

063 – діаметр робочого колеса 630 мм;

V – кількість полюсів електродвигуна (4-4-полюсний);

D – трифазний двигун змінного струму 380В;

K - виконання: захисна решітка, що кріпиться в осьовому напрямку для короткого розтруба E/напрямок повітряного потоку V (всмоктування, мотор-решітка);

4M – типорозмір електродвигуна;

V - напрямок повітряного потоку, V (всмоктування, мотор-решітка);

4 - кількість лопат робочого колеса;

L_ - кут атаки лопат робочого колеса;

Технічні характеристики Ziehl-Abegg FB063-VDK.4M.V4L

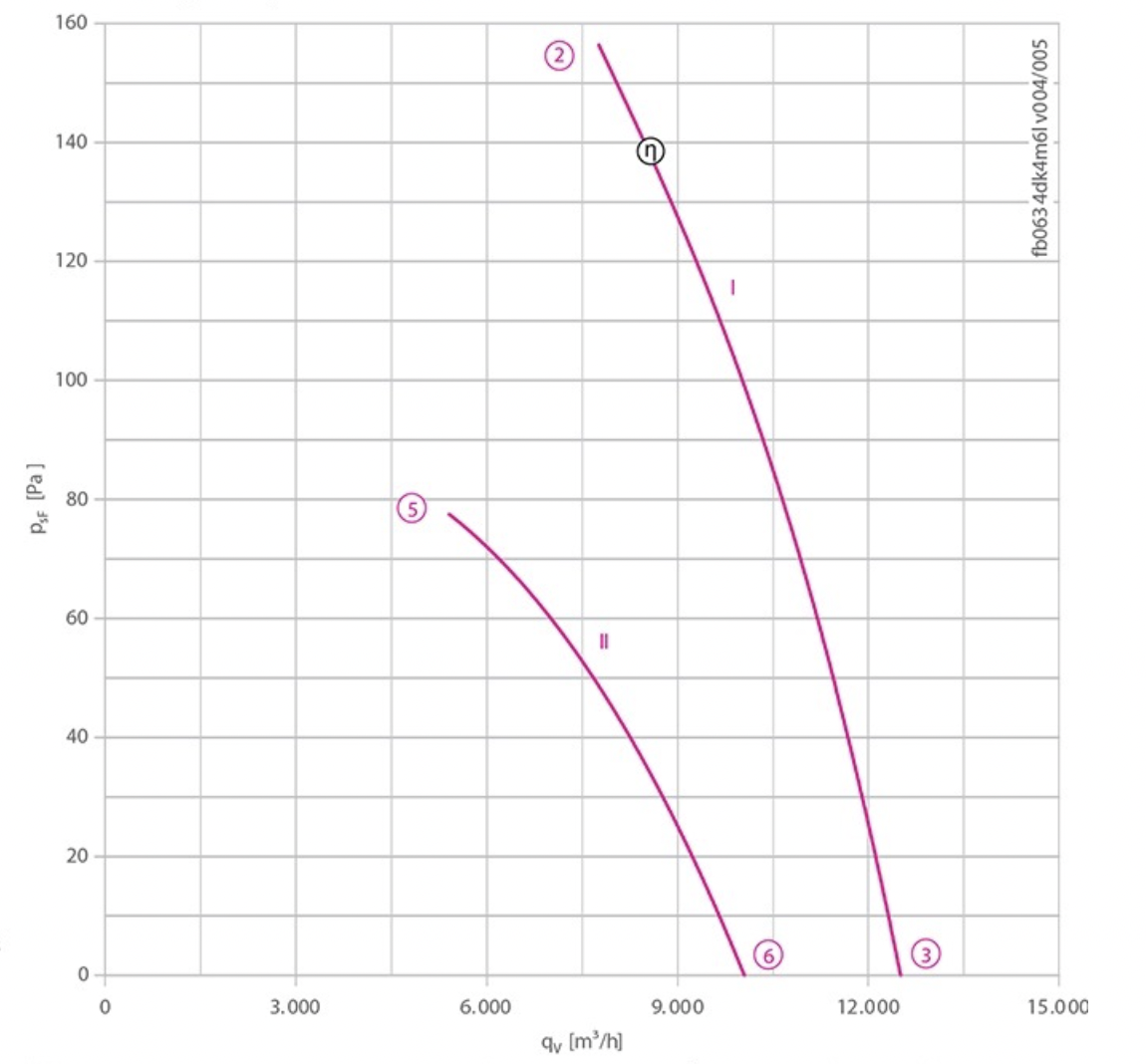

Робочі характеристики Ziehl-Abegg FB063-VDK.4M.V4L

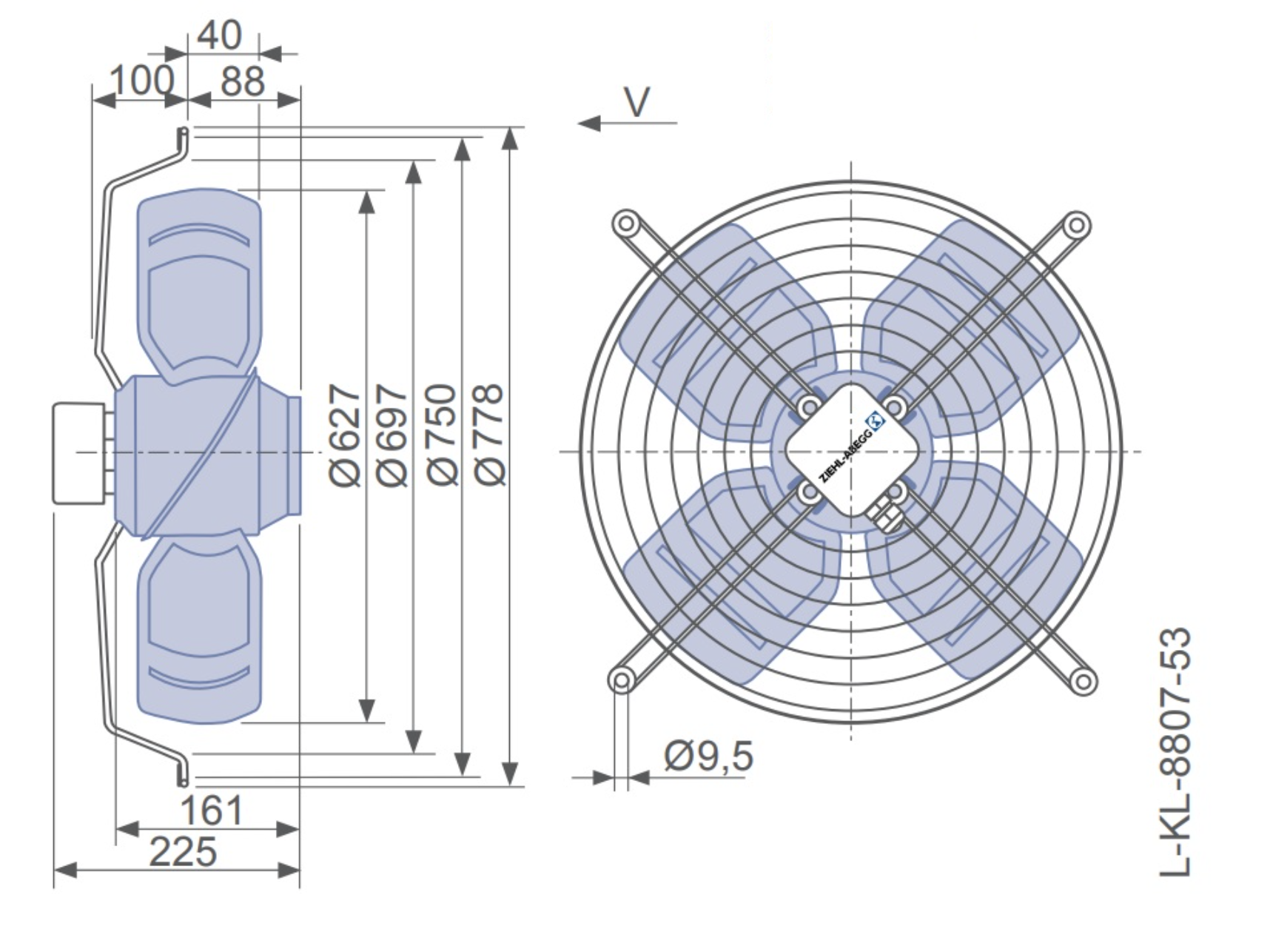

Розмір та підключення Ziehl-Abegg FB063-VDK.4M.V4L
