Осьовий вентилятор Ziehl-Abegg FN040-VDK.0F.V7P1

Вентилятор FN040-VDK.0F.V7P1 – пристрій із серії FE2owlet осьових вентиляторів Ziehl-Abegg. Високоефективний вентилятор оснащений робочим колесом діаметром 400 мм.

Конструктивне виконання вентилятора "K" - поставляється із захисною решіткою, що кріпиться в осьовому напрямку для короткого розтруба E/напрямок повітряного потоку V (всмоктування, мотор-решітка). Може використовуватися для холодильних установок та систем охолодження потужного промислового обладнання, такого як трансформатори або електричні машини, як вузли систем вентиляції та кондиціювання житлових та комерційних будівель, приміщень промислових підприємств, технологічних ліній тощо.

Робоче колесо вентилятора виконане за схемою з 7 лопатями. Геометрія лопатей розроблена з використанням досягнень біоніки та оптимізована для забезпечення зниженого опору повітряному потоку, підвищення ефективності роботи пристрою та зменшення рівня робочого шуму.

Конструктивно робоче колесо поєднане із зовнішнім ротором асинхронного однофазного чотириполюсного електродвигуна. Така конструкція вузла покращує масо-габаритні показники та енергетичні характеристики пристрою в цілому та за рахунок точного динамічного балансування дозволяє суттєво знизити рівень вібрацій та робочого шуму.

Асинхронний двигун, що використовується, розроблений і виробляється компанією Ziehl-Abegg. Цей пристрій має відмінні динамічні характеристики і високий коефіцієнт корисної дії, що значно знижує рівень експлуатаційних витрат. Електродвигун працює від трифазної мережі змінного струму 380В (+/-10%) промислової частоти (50/60 Гц).

Електродвигун передбачає регулювання швидкості обертання вентилятора в діапазоні від 0 до 100%, ступінчастого чи плавного. З цією метою пристрій підключається до мережі живлення через пристрої регулювання (трансформаторні або електронні, наприклад, тиристорні регулятори напруги або перетворювачі частоти). Без використання зовнішніх пристроїв регулювання (трансформаторні схеми, напівпровідникові регулятори або перетворювачі частоти).

Для отримання оптимальних характеристик рекомендується використовувати пристрої, які пропонує компанія Ziehl-Abegg, такі як перетворювачі частоти серії F-control.

Розшифровка маркування FN040-VDK.0F.V7P1:

FN – тип вентилятора – осьовий, серія FE2owlet AC;

040 – діаметр робочого колеса 400 мм;

V – кількість полюсів електродвигуна (4-4-полюсний);

D – трифазний двигун змінного струму 380В;

K - виконання: захисна решітка, що кріпиться в осьовому напрямку для короткого розтруба E/напрямок повітряного потоку V (всмоктування, мотор-решітка);

0F - типорозмір електродвигуна;

V - напрямок повітряного потоку, V (всмоктування, мотор-решітка);

7 - число лопат робочого колеса;

P1 - кут атаки лопат робочого колеса;

Технічні характеристики Ziehl-Abegg FN040-VDK.0F.V7P1

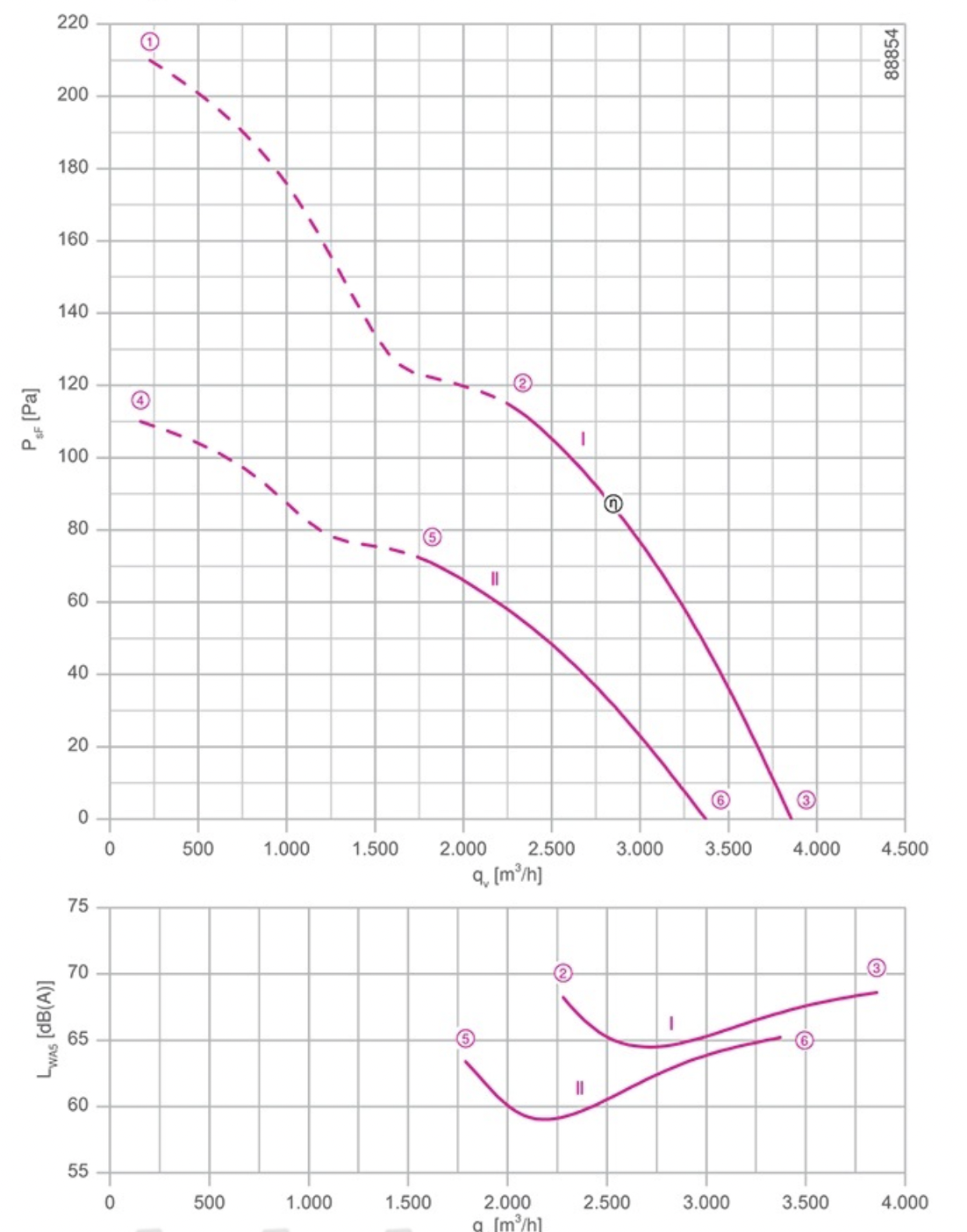

Робочі характеристики Ziehl-Abegg FN040-VDK.0F.V7P1
