Регулятор частоти обертів вентилятора Danfoss RGE-X3R4-7DS

Застосовуються для контролю швидкості обертання вентиляторів конденсатора холодильних установок, кондиціонерів та іншої техніки в зимових і міжсезонних погодних умовах (підтримання постійного тиску конденсації).

Переваги:

• Для однофазного і трифазного струму
• «Все в одному» – датчик тиску і регулятор в одному приладі
• Надійний механізм реєстрації тиску, який використовує металевий сильфон
• Простота монтажу і легкість налаштування
• Широкий діапазон робочих рідин: R22, R407C, R410A, R 134a і R410A
• Стійкий до атмосферного впливу (ступінь захисту корпусу IP54)

Конструкція і принцип дії

1. Налаштування тиску.
2. При повороті гвинта за годинниковою стрілкою тиск налаштування збільшується.
3. При повороті гвинта проти годинникової стрілки тиск налаштування зменшується.
4. Налаштування тиску повинно здійснюватися в діапазоні, зазначеному на покажчику.
5. Відключення вентилятора.
6. Коли тиск в системі опускається нижче величини Pmin, електродвигун вентилятора може відключатися.
7. Мінімальна швидкість обертання вентилятора.
8. Коли тиск в системі опускається нижче величини Pmin, вентилятор може обертатися з мінімальною швидкістю.
9. F.V.S – тиск при максимальній напрузі (тиск в системі, при якій вентилятор повинен обертатися з максимальною швидкістю)
10. E.P.B – діапазон пропорційності Pmin = F.V.S-E.P.B

Контролери RGE регулюють швидкість обертання вентилятора, що охолоджує конденсатор в безупинно діючих холодильних установках і системах кондиціонування повітря. Вони допомагають підтримувати тиск конденсації на заданому рівні, змінюючи швидкість обертання вентилятора відповідно до тиску в системі.

Для однофазних регуляторів вибір режиму відключення або режиму роботи з мінімальною швидкістю обертання проводиться за допомогою перемикача. Вентилятор переходить в даний режим при відносній напрузі 45% (якщо частота струму складає 50 Гц) або при відносній напрузі 35% (якщо частота струму складає 60 Гц).

Для трифазних регуляторів вибір режиму відключення або режиму роботи з мінімальною швидкістю обертання проводиться за допомогою перемикача. Вентилятор переходить в даний режим при відносній напрузі 35%.

Регулятори всіх моделей оснащені водонепроникним корпусом (ступінь захисту корпусу IP54) і можуть встановлюватися зовні приміщення. Максимальний робочий тиск регулятора складає 47 бар.

Характеристики Danfoss RGE-X3R4-7DS

Розміри та підключення Danfoss RGE-X3R4-7DS

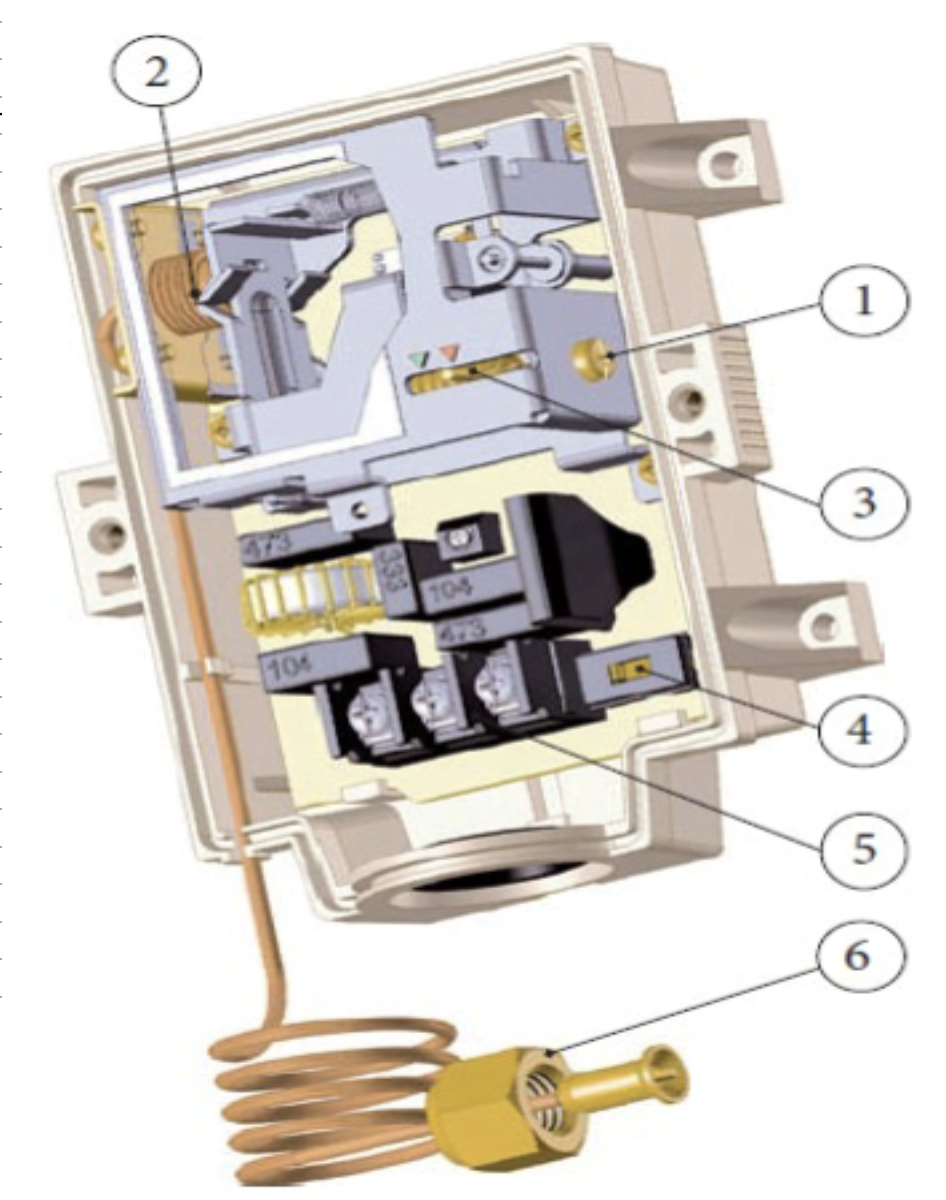

 Регулятор частоти обертів вентилятора типу RGE

1 — регулювальний гвинт

2 — сильфон

3 — покажчик діапазону налаштувань (подвійна відмітка на 11 та 19 бар)

4 — перемикач

5 — клемна колодка

6 — накидна гайка ¼” зі Шредер-клапаном

(7/16 20 UNF) 72
